10716 - S660 Combine (Worldwide Edition, S.N. 745100-765171)(Russian) - 25Jan19
60 - Рулевое управление, тормоза и задний мост

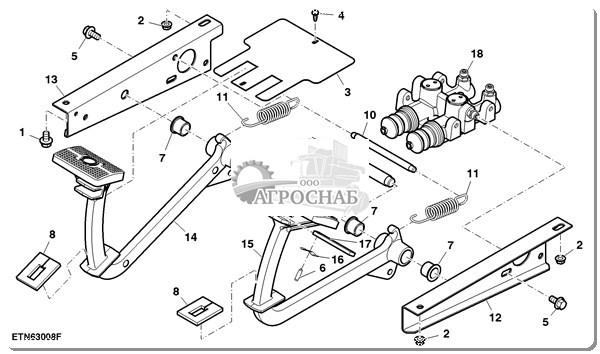

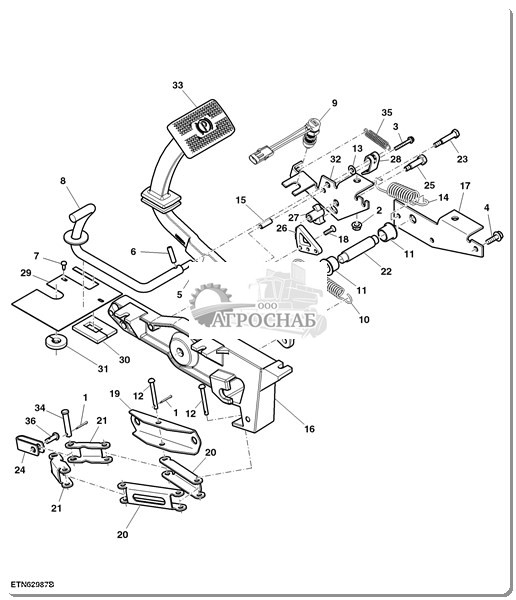

Педали тормоза в сборе
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7865 | Винт | 1 | M8 X 16 | ||
| 2 | H137328 | Стопорная гайка | 3 | |||
| 3 | L203046 | Пластина | 1 | |||
| 4 | 37M7071 | Винт | 2 | |||
| 5 | 19M7784 | Винт | 4 | M10 X 20 | ||
| 6 | 34H312 | Пружинный шплинт | 1 | 1/4" X 1" | ||
| 7 | H105005 | Втулка | 4 | |||
| 8 | H111234 | Сальник | 2 | |||
| 9 | H120388 | Штифт | 1 | |||
| 10 | H120389 | Штифт | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H124258 | Пружина растяжения | 2 | |||
| 12 | H156513 | Опора | 1 | LH | ||
| 13 | H156514 | Опора | 1 | RH | ||
| 14 | HXE87751 | Педаль | 1 | RH, SUB FOR H172923 | ||
| 15 | HXE87753 | Педаль | 1 | LH, SUB FOR H172924 | ||
| 16 | H95902 | Пружина | 1 | |||
| 17 | H99264 | Хомут | 1 | |||
| 18 | AXE36578 | Контр. клап. с гидропр. | 1 | SUB FOR AXE31836 |
Узел ручного тормоза
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 11M7059 | Шплинт | 5 | 3.200 X 20 mm | ||
| 2 | H137328 | Стопорная гайка | 5 | |||
| 3 | 19M7801 | Винт | 2 | M8 X 60 | ||
| 4 | 19M7867 | Винт | 2 | M8 X 25 | ||
| 5 | 34M7116 | Пружинный шплинт | 1 | 3 X 24 mm | ||
| 6 | 34M7124 | Пружинный шплинт | 1 | 8 X 30 mm | ||
| 7 | 37M7071 | Винт | 2 | |||
| 8 | AH146492 | Рукоять | 1 | |||
| 9 | AH229156 | Переключатель | 1 | |||
| 10 | H104075 | Пружина растяжения | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | H105005 | Втулка | 2 | |||
| 12 | H109716 | Крепление со штифтом | 3 | |||
| 13 | H110232 | Шайба | 1 | |||
| 14 | H124258 | Пружина растяжения | 1 | |||
| 15 | H140460 | Втулка | 2 | |||
| 16 | H140595 | Рама | 1 | |||
| 17 | H140691 | Пластина | 1 | |||
| 18 | H140692 | Винт | 3 | |||
| 19 | L209342 | Уравнитель | 2 | SUB FOR H140694 | ||
| 20 | L209346 | Кулиса | 2 | SUB FOR H140695 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | L209347 | Кулиса | 2 | SUB FOR H140696 | ||
| 22 | H140708 | Штифт | 1 | |||
| 23 | H140712 | Болт | 1 | |||
| 24 | H140713 | Скоба | 1 | |||
| 25 | H140715 | Болт | 1 | |||
| 26 | H140746 | Храповый механизм | 1 | |||
| 27 | H140747 | Упор | 1 | |||
| 28 | H141069 | Крючок | 1 | |||
| 29 | H141292 | Пластина | 1 | |||
| 30 | H111234 | Сальник | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 31 | H145847 | Изолятор | 1 | |||
| 32 | H146327 | Пластина | 1 | |||
| 33 | H152164 | Педаль | 1 | |||
| 34 | M43649 | Крепление со штифтом | 1 | |||
| 35 | R60730 | Пружина растяжения | 1 | |||
| 36 | RV702A | Крепление со штифтом | 1 |

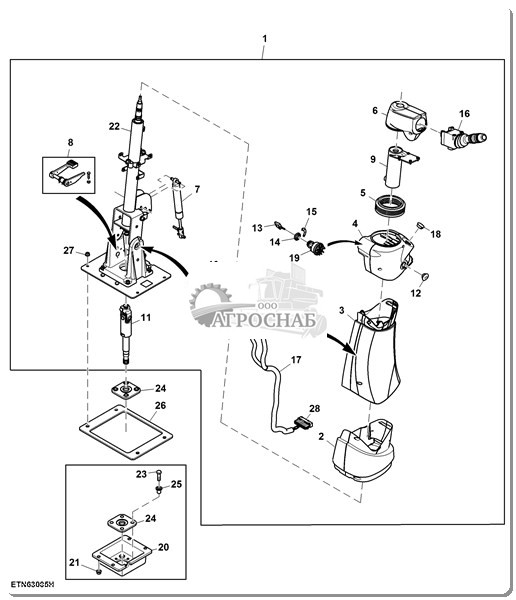

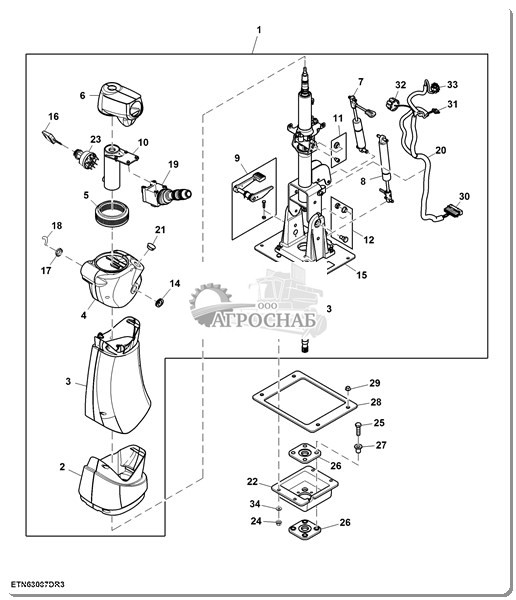

Рулевая колонка, регулируемая по углу наклона, телескопическая, вариант базового качества исполне
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE74421 | Рулевая колонка | 1 | SUB FOR AL210646 AND AL202447 | ||
| 2 | AL203544 | Крышка | 1 | |||
| 3 | AL203545 | Крышка | 1 | |||
| 4 | AL203546 | Крышка | 1 | |||
| 5 | L204196 | Кожух | 1 | |||
| 6 | AL211943 | Крышка | 1 | SUB FOR AL203547 | ||
| 7 | AL203554 | Газовый цилиндр | 1 | |||
| 8 | AL203556 | Педаль | 1 | |||
| 9 | AXE74429 | Ось | 1 | USE WITH AXE74421 | ||
| AL203557 | Ось | 1 | USE WITH AL210646 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | AL203562 | Ось поворота | 1 | |||
| 11 | AL203957 | Кулиса | 1 | |||
| 12 | L207394 | Заглушка | 1 | |||
| 13 | RE183935 | Кнопка | 1 | |||
| 14 | R44342 | Гайка | 1 | |||
| 15 | L204195 | Метка | 1 | |||
| 16 | AXE60127 | Модуль | 1 | SUB FOR AXE36775 AND AH233944 | ||
| 17 | AL204364 | Жгут проводов | 1 | Жгут проводов рулевой колонки | ||
| 18 | L204225 | Заглушка | 1 | |||
| 19 | RE61717 | Поворотный переключатель | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 20 | L203771 | Фланец | 1 | USE WITH AL202447 | ||
| 21 | H137328 | Стопорная гайка | 4 | USE WITH AL202447 | ||
| 22 | AXE74427 | Рулевая колонка | 1 | SUB FOR AXE62947 AND AL210647 | ||
| 23 | 19M7169 | Винт с головкой | 4 | M10 X 35 USE WITH AL202447 | ||
| 24 | T268288 | Изолятор | 2 | SUB FOR T230463; USE WITH AL210646 | ||
| 25 | L203985 | Втулка | 4 | USE WITH AL202447 | ||
| 26 | L203772 | Сальник | 1 | |||
| 27 | 14M7298 | Фланцевая гайка | 4 | M8 | ||
| 28 | 57M8070 | Корпус электр. разъема | 1 | Главный жгут проводов кабины / жгут проводов рулевой колонки | ||
| 57M8076 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M8084 | Клемма электр. разъема | 1 | ||||
| 57M8732 | Клемма электр. разъема | 5 | ||||
| 57M7400 | Уплотнен. электр. разъема | 14 | ||||
| 57M7399 | Клемма электр. разъема | 4 | ||||
| 29 | R77480 | Узел электрич. разъема | 1 | Переключатель вспом. пускового устройства | ||
| 57M9461 | Клемма электр. разъема | 2 | ||||
| 30 | L78202 | Корпус электр. разъема | 1 | Ключ зажигания | ||
| 57M7106 | Клемма электр. разъема | 3 | ||||
| 57M7089 | Клемма электр. разъема | 1 | ||||
| 31 | 57M9145 | Корпус электр. разъема | 1 | модулю рулевой колонки | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| F053303 | Клемма электр. разъема | 8 | ||||
| 57M9151 | Уплотнен. электр. разъема | 1 |

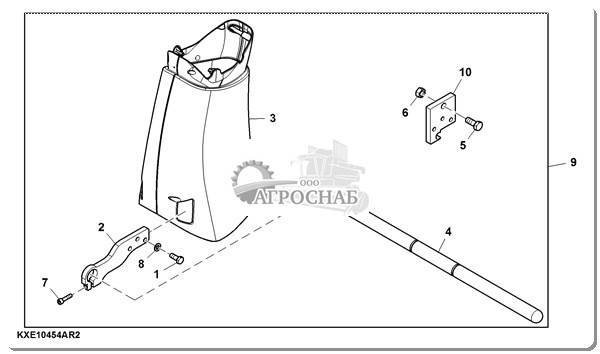

Комплект опоры для ног на рулевой колонке
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M7881 | Винт | 6 | M8 X 20 | ||
| 2 | HXE109795 | Кронштейн | 2 | |||
| 3 | AXE62481 | Крышка | 1 | |||
| 4 | HXE106398 | Подножка | 1 | |||
| 5 | 19M7167 | Винт с головкой | 1 | M10 X 25 | ||
| 6 | 14M7274 | Гайка | 1 | M10 | ||
| 7 | 19M8505 | Винт | 2 | M6 X 25 | ||
| 8 | 24M7095 | Шайба | 6 | 8.400 X 15 X 1.600 mm | ||
| 9 | KXE10454 | Комплект подножки | 1 | |||
| 10 | ...... | Шаблон | 1 |
Рулевая колонка, регулируемая по углу наклона и вылету, телескопическая, вариант высокого качеств
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AL210649 | Рулевая колонка | 1 | SUB FOR AL202446 | ||
| 2 | AL203544 | Крышка | 1 | |||
| 3 | AL203545 | Крышка | 1 | |||
| 4 | AL203546 | Крышка | 1 | |||
| 5 | L204196 | Кожух | 1 | |||
| 6 | AL211943 | Крышка | 1 | SUB FOR AL203547 | ||
| 7 | AL203553 | Газовый цилиндр | 1 | |||
| 8 | AL203554 | Газовый цилиндр | 1 | |||
| 9 | AL203556 | Педаль | 1 | |||
| 10 | AL203557 | Ось | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AL203561 | Ось поворота | 1 | |||
| 12 | AL203562 | Ось поворота | 1 | |||
| 13 | AL203957 | Кулиса | 1 | |||
| 14 | L207393 | Уплотнение | 1 | |||
| 15 | AL210650 | Рулевая колонка | 1 | |||
| 16 | RE183935 | Кнопка | 1 | |||
| 17 | R44342 | Гайка | 1 | |||
| 18 | L204195 | Метка | 1 | |||
| 19 | AXE36775 | Модуль | 1 | SUB FOR AH233944 | ||
| 20 | AXE59782 | Жгут проводов | 1 | SUB FOR AL204364 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | L204225 | Заглушка | 1 | |||
| 22 | L203771 | Фланец | 1 | |||
| 23 | RE61717 | Поворотный переключатель | 1 | |||
| 24 | 14M7601 | Фланцевая гайка | 4 | M8 | ||
| 25 | 19M7169 | Винт с головкой | 4 | M10 X 35 | ||
| 26 | T268288 | Изолятор | 2 | SUB FOR T230463 | ||
| 27 | L203985 | Втулка | 4 | |||
| 28 | L203772 | Сальник | 1 | |||
| 29 | 14M7298 | Фланцевая гайка | 4 | M8 | ||
| 30 | 57M8070 | Корпус электр. разъема | 1 | Cab Main / Steering Column | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 57M8076 | Клемма электр. разъема | 1 | ||||
| 57M8084 | Клемма электр. разъема | 1 | ||||
| 57M8732 | Клемма электр. разъема | 5 | ||||
| 57M7400 | Уплотнен. электр. разъема | 14 | ||||
| 57M7399 | Клемма электр. разъема | 4 | ||||
| 31 | R77480 | Узел электрич. разъема | 1 | Start Aid Switch | ||
| 57M9461 | Клемма электр. разъема | 2 | ||||
| 32 | L78202 | Корпус электр. разъема | 1 | Key Switch | ||
| 57M7106 | Клемма электр. разъема | 3 | ||||
| 57M7089 | Клемма электр. разъема | 1 | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 33 | 57M9145 | Корпус электр. разъема | 1 | Steering Column Module | ||
| F053303 | Клемма электр. разъема | 8 | ||||
| 57M9151 | Уплотнен. электр. разъема | 1 | USE WITH AL204364 | |||
| 34 | R525086 | Пружинная шайба | 4 |

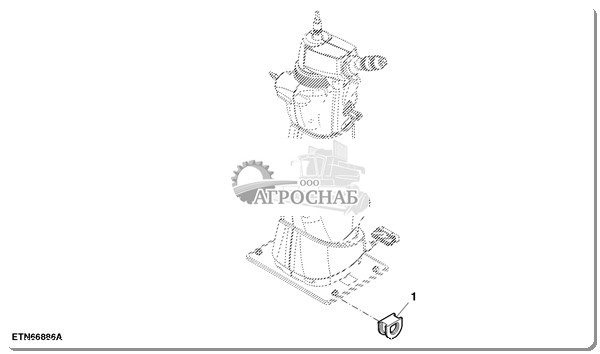

Заглушка крепления насоса рулевого управления
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | L204099 | Заглушка | 1 |

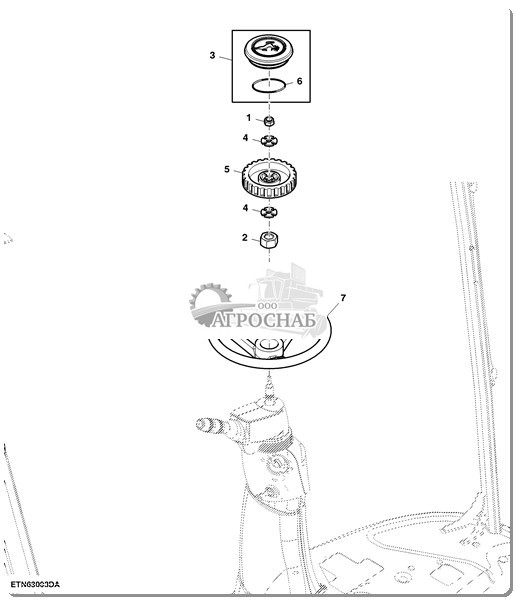

Рулевое колесо
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7166 | Стопорная гайка | 1 | M8 | ||
| 2 | 14M7257 | Гайка | 1 | M20 | ||
| 3 | AL155227 | Крышка | 1 | |||
| 4 | L100436 | Шайба | 2 | |||
| 5 | R117246 | Ручка | 1 | |||
| 6 | B3690R | Уплотнительное кольцо | 1 | |||
| 7 | RE274356 | Руль | 1 | |||
| 8 | T17148 | Стопорная шайба | 1 |

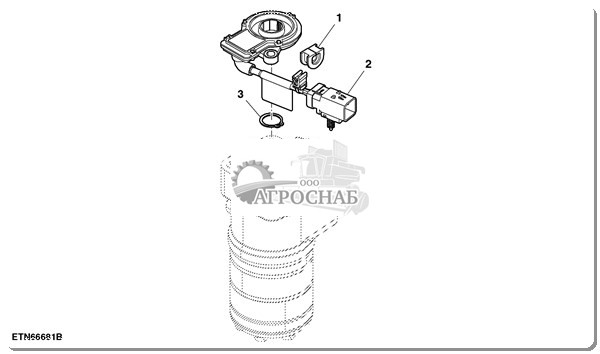

Датчик клапана управления рулевой системы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | L204098 | Уплотнение | 1 | |||
| 2 | AL206976 | Датчик | 1 | Регулирующий клапан рулевого управления | ||
| 3 | HXE18798 | Пружинное кольцо | 1 |

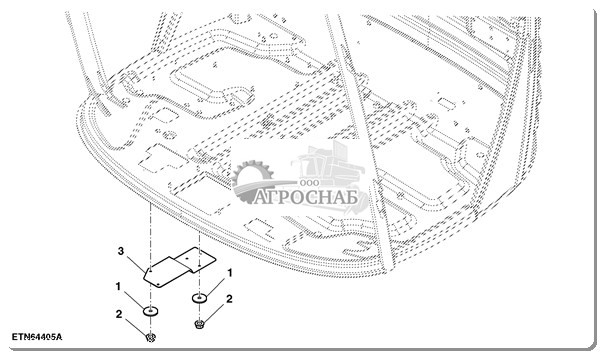

Пластина, без рычага переключения передач в сборе
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 24H1296 | Шайба | 5 | 11/32" X 1-3/8" X 0.134" | ||
| 2 | 14M7298 | Фланцевая гайка | 5 | M8 | ||
| 3 | L203043 | Пластина | 1 |

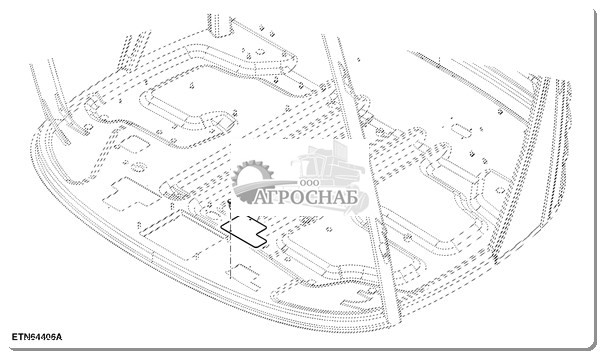

Пластина крышки стояночного тормоза
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 37M7071 | Винт | 2 | |||
| 2 | H215166 | Пластина | 1 |

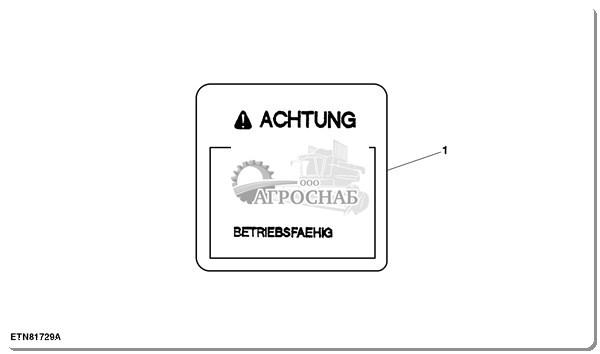

Табличка "Внимание! Рулевое управление без усилителя"
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H160478 | Метка | 1 |

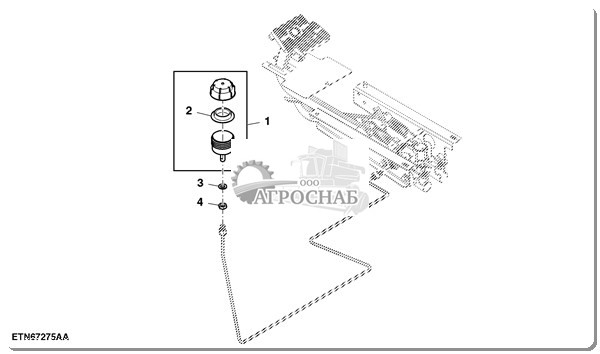

Бачок тормозной жидкости
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE62144 | Бак | 1 | SUB FOR AH215111 APPL | ||
| 2 | H109254 | Мембрана | 1 | |||
| 3 | R76126 | Шайба | 1 | |||
| 4 | 14H832 | Гайка | 1 | 9/16" |

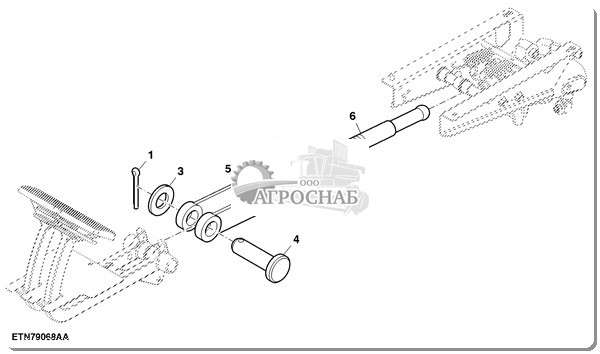

Вилка и толкатель главного тормозного цилиндра без ProDrive™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 11M7059 | Шплинт | 2 | 3.200 X 20 mm | ||
| 2 | 14M7274 | Гайка | 2 | M10 | ||
| 3 | 24M7028 | Шайба | 2 | 10.500 X 20 X 2 mm | ||
| 4 | 45M7118 | Крепление со штифтом | 2 | 10 X 35 mm | ||
| 5 | H114330 | Вилка | 2 | |||
| 6 | H124259 | Шпилька | 2 |

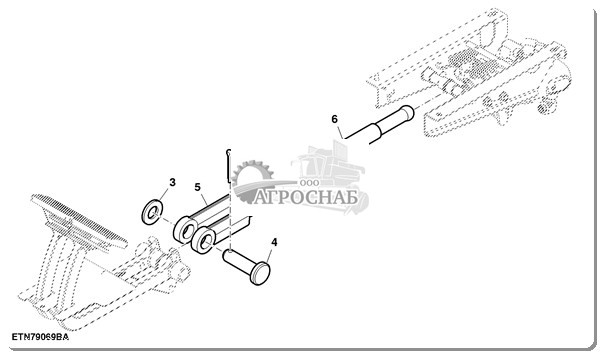

Вилка и тормозной шток главного тормозного цилиндра, ProDrive™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 11M7059 | Шплинт | 2 | 3.200 X 20 mm | ||
| 2 | 14M7274 | Гайка | 2 | M10 | ||
| 3 | 24M7028 | Шайба | 2 | 10.500 X 20 X 2 mm | ||
| 4 | 45M7118 | Крепление со штифтом | 2 | 10 X 35 mm | ||
| 5 | H114330 | Вилка | 2 | |||
| 6 | H228078 | Шпилька | 2 |

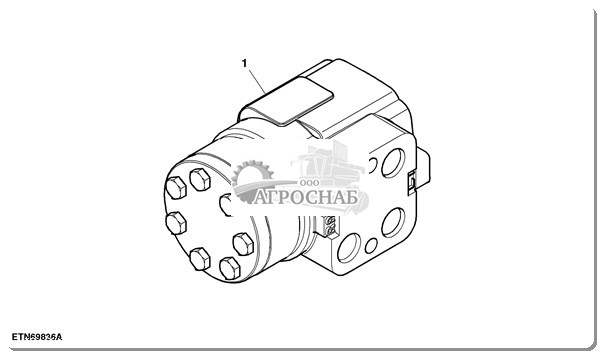

Клапан рулевого управления без опоры
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE15112 | Клапан | 1 | |||
| AH142893 | Комплект уплотнений | 1 |

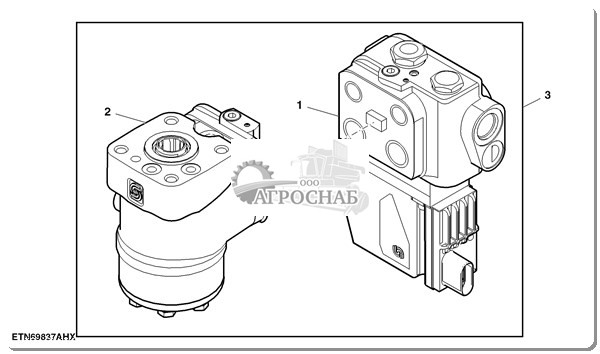

Клапан рулевого управления
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE15769 | Клапан | 1 | |||
| 2 | AH236767 | Клапан | 1 | |||
| 3 | AXE27326 | Электро-гидр. проп. клап. | 1 | |||
| .. | AN207258 | Комплект уплотнений | 1 |

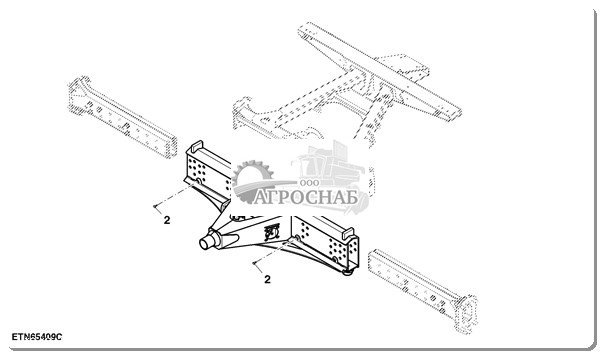

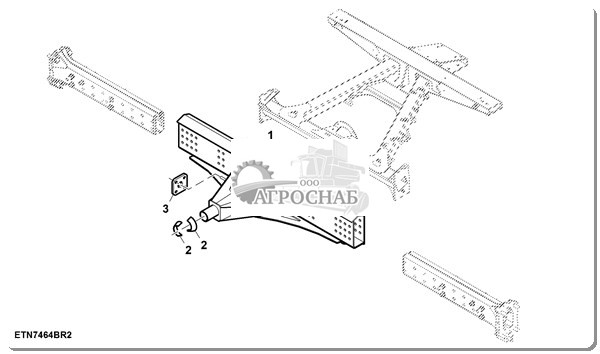

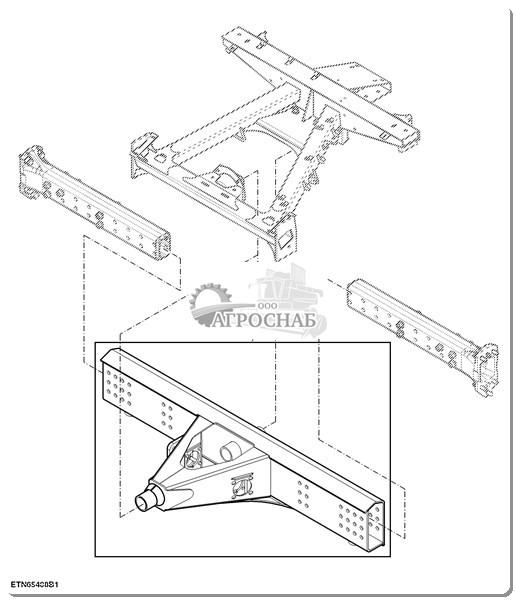

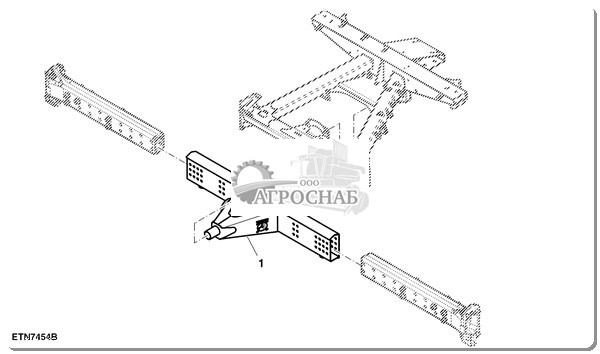

Задний мост, стандартный регулируемый сварной узел для тяжелых условий работы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE23153 | Задний мост | 1 | SUB FOR AXE11873 |

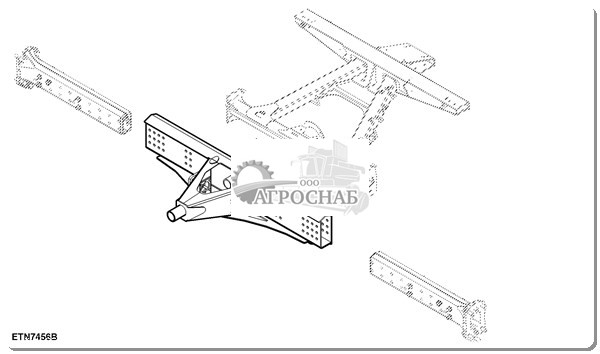

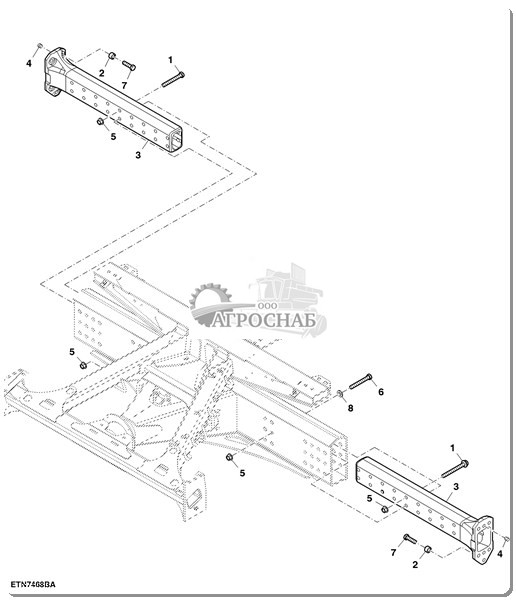

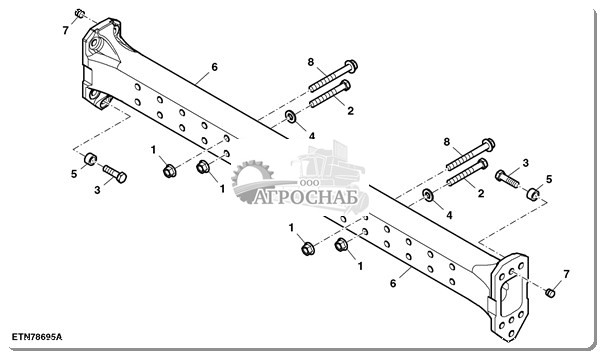

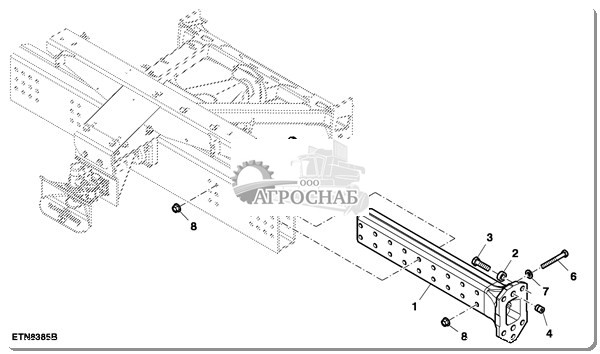

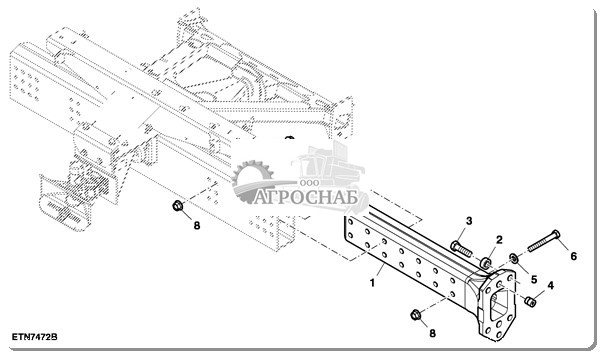

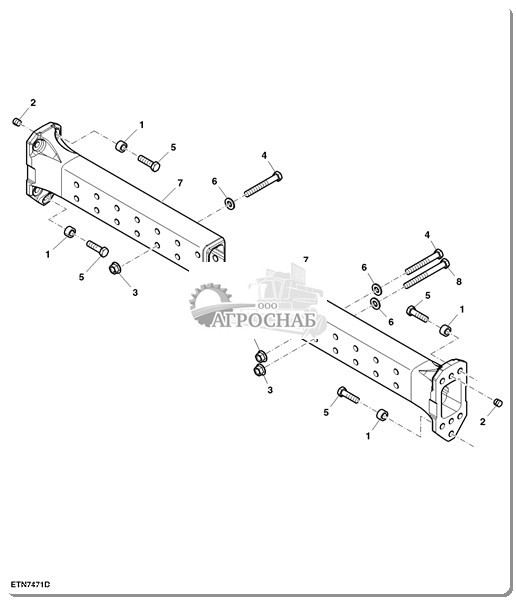

Задний мост, для тяжелых условий эксплуатации, регулируемый 3,5 м
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE59299 | Задний мост | 1 | SUB FOR AXE23154 AND AXE11874 | ||
| 2 | 19M8058 | Винт с головкой | 4 | M8 X 16 |
Rear Axle, Extra Heavy Duty W/ Rear Tag Axle(Задний Мост Очень Тяжелые Вт Задняя Тег Мост)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE23150 | Задний мост | 1 |

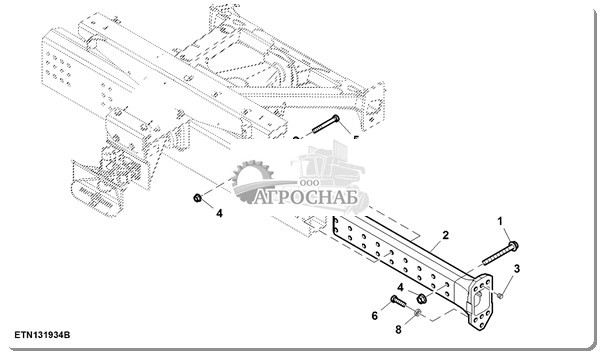

Удлинитель заднего моста, для тяжелых условий работы, стандартный 2WD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1 | H121472 | Винт | 3 | ||||
| 2 | HXE74306 | Ручка | 2 | SUB FOR APPL H223132 | |||
| 3 | H75423 | Крепление со штифтом | 4 | ||||
| 4 | 14M7300 | Фланцевая гайка | 10 | M20 | |||
| 5 | 19M7921 | Винт с головкой | 7 | M20 X 150 | |||
| 6 | 19M9338 | Винт с головкой | 10 | - | 785000 | ||
| 19M9414 | Винт с головкой | 10 | 785001 | - | |||
| 7 | 24M7242 | Шайба | 7 | 21.400 X 42 X 5 mm | |||
| 8 | H174025 | Распорная втулка | 10 | 785001 | - |
Удлинитель заднего моста, для тяжелых условий работы, стандартный 4WD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H121472 | Винт | 4 | |||
| 2 | H210869 | Распорная втулка | 10 | |||
| 3 | H223132 | Ручка | 2 | REAR | ||
| 4 | H75423 | Крепление со штифтом | 4 | |||
| 5 | 14M7300 | Фланцевая гайка | 10 | M20 | ||
| 6 | 19M7921 | Винт с головкой | 6 | M20 X 150 | ||
| 7 | 19M9338 | Винт с головкой | 10 | M20 X 70 | ||
| 8 | 24M7242 | Шайба | 6 | 21.400 X 42 X 5 mm |
Удлинитель заднего моста, для тяжелых условий работы 3,5 м 2WD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H210869 | Распорная втулка | 10 | REAR | ||
| 2 | H75423 | Крепление со штифтом | 4 | |||
| 3 | 14M7300 | Фланцевая гайка | 10 | M20 | ||
| 4 | 19M7921 | Винт с головкой | 10 | M20 X 150 | ||
| 5 | 19M9338 | Винт с головкой | 10 | M20 X 70 | ||
| 6 | 24M7242 | Шайба | 10 | 21.400 X 42 X 5 mm | ||
| 7 | H223133 | Ручка | 2 | REAR | ||
| 8 | H121472 | Винт | 3 |
Удлинитель заднего моста, для тяжелых условий работы, 3,5 м 4WD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7300 | Фланцевая гайка | 10 | M20 | ||
| 2 | 19M7921 | Винт с головкой | 6 | M20 X 150 | ||
| 3 | 19M9338 | Винт с головкой | 10 | M20 X 70 | ||
| 4 | 24M7242 | Шайба | 6 | 21.400 X 42 X 5 mm | ||
| 5 | H210869 | Распорная втулка | 10 | Rear | ||
| 6 | H223133 | Ручка | 2 | Rear; (A) | ||
| 7 | H75423 | Крепление со штифтом | 4 | |||
| 8 | H121472 | Винт | 4 |
Удлинитель заднего моста, для сверхтяжелых условий работы, 3,5 м 4WD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H239150 | Задний мост | 2 | |||
| 2 | H163561 | Распорная втулка | 10 | |||
| 3 | 19M7889 | Винт с головкой | 10 | M24 X 80 | ||
| 4 | H87691 | Втулка | 4 | |||
| 5 | 24M7242 | Шайба | 6 | 21.400 X 42 X 5 mm | ||
| 6 | 19M7921 | Винт с головкой | 6 | M20 X 150 | ||
| 7 | H121472 | Винт | 4 | |||
| 8 | 14M7300 | Фланцевая гайка | 10 | M20 |
Удлинитель заднего моста, с 4WD для сверхтяжелых условий работы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H239149 | Задний мост | 2 | |||
| 2 | H163561 | Распорная втулка | 10 | |||
| 3 | 19M7889 | Винт с головкой | 10 | M24 X 80 | ||
| 4 | H87691 | Втулка | 4 | |||
| 5 | H121472 | Винт | 4 | |||
| 6 | 19M7921 | Винт с головкой | 6 | M20 X 150 | ||
| 7 | 24M7242 | Шайба | 6 | 21.400 X 42 X 5 mm | ||
| 8 | 14M7300 | Фланцевая гайка | 10 | M20 |

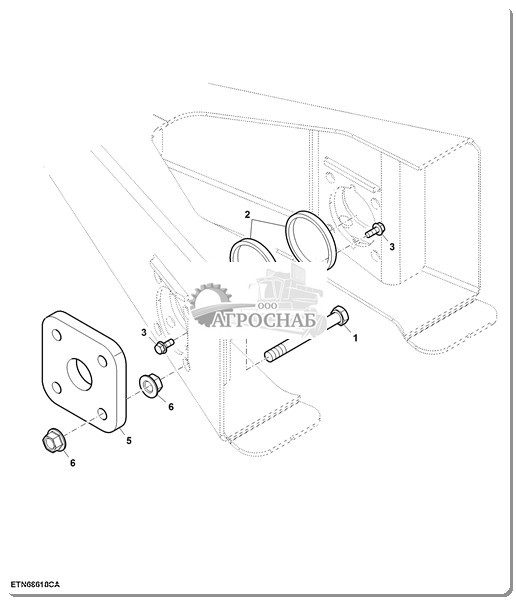

Крепежные детали держателя цилиндра рулевого управления, 70 mm
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 19M10018 | Винт с головкой | 4 | M16 X 140 | ||
| 2 | H228965 | Вкладыш | 2 | |||
| 3 | 19M7866 | Винт | 4 | M8 X 20 | ||
| 4 | 14M7298 | Фланцевая гайка | 4 | M8 | ||
| 5 | HXE35644 | Торцевая пластина | 1 | |||
| 6 | 14M7590 | Фланцевая гайка | 8 | M16 |

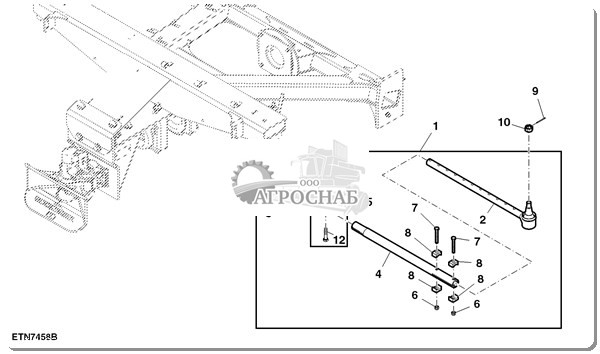

Узел поперечной рулевой тяги, стандартный привод на 2 колеса
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AH231493 | Узел попер. рулевой тяги | 2 | |||
| 2 | AH231494 | Узел попер. рулевой тяги | 2 | |||
| 3 | AH155001 | Шаровое соединение | 2 | |||
| 4 | H161582 | Труба | 2 | |||
| 5 | AH155002 | Скоба | 2 | |||
| 6 | 14M7517 | Стопорная гайка | 4 | M10 | ||
| 7 | 19M7875 | Винт с головкой | 4 | M10 X 70 | ||
| 8 | H107266 | Скоба | 8 | |||
| 9 | 11M7087 | Шплинт | 2 | 4 X 40 mm | ||
| 10 | 14H902 | Гайка | 2 | 3/4" | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 14M7328 | Стопорная гайка | 2 | M16 | ||
| 12 | 19M7719 | Винт с головкой | 2 | M16 X 70 |

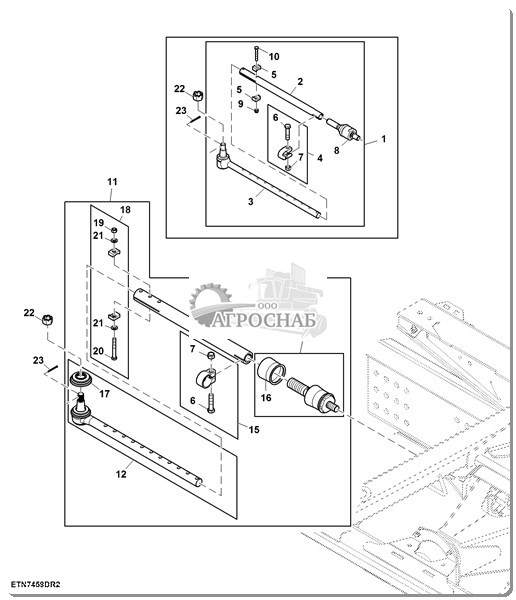

Tie Rod, Extra Heavy Duty, Standard(Рулевая Тяга Дополнительный Сверхмощный Стандартный)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AH231495 | Узел попер. рулевой тяги | 2 | ORDER AXE55178 | ||
| 2 | H161582 | Труба | 1 | USE WITH AH231495 | ||
| 3 | AH231496 | Узел попер. рулевой тяги | 1 | USE WITH AH231495 | ||
| 4 | AH155002 | Скоба | 1 | USE WITH AH231495 | ||
| 5 | H107266 | Скоба | 4 | USE WITH AH231495 | ||
| 6 | 19M7719 | Винт с головкой | AR | M16 X 70 | ||
| 7 | 14M7328 | Стопорная гайка | AR | M16 | ||
| 8 | AH155001 | Шаровое соединение | 1 | USE WITH AH231495 | ||
| 9 | 14M7517 | Стопорная гайка | 2 | M10 USE WITH AH231495 | ||
| 10 | 19M7809 | Винт | 2 | M10 X 70 USE WITH AH231495 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AXE45986 | Узел попер. рулевой тяги | 2 | ORDER AXE55178 | ||
| AXE55178 | Узел попер. рулевой тяги | 2 | ||||
| 12 | AXE45987 | Узел попер. рулевой тяги | 2 | ORDER AXE55179 | ||
| AXE55179 | Узел попер. рулевой тяги | 2 | ||||
| 13 | AXE45988 | Шаровое соединение | 2 | |||
| 14 | HXE80304 | Трубчатый профиль | 2 | |||
| 15 | AXE45989 | Скоба | 2 | |||
| 16 | RE214059 | Комплект уплотнений | 1 | |||
| 17 | AXE46067 | Комплект уплотнений | 1 | |||
| 18 | AXE46559 | Скоба | 6 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 19 | A31867 | Стопорная гайка | 6 | |||
| 20 | 19M7943 | Винт с головкой | 6 | M12 X 90 | ||
| 21 | 24M7429 | Шайба | 6 | 13 X 24 X 2.500 mm | ||
| 22 | 14H1097 | Гайка | AR | 7/8" | ||
| 23 | 11M7087 | Шплинт | AR | 4 X 40 mm |

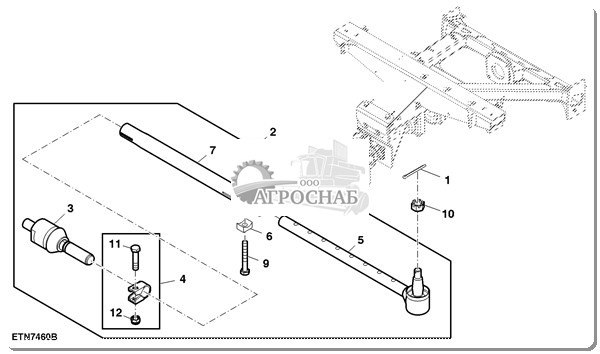

Узел рулевой тяги, 2WD, 3,5 м
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 11M7087 | Шплинт | 2 | 4 X 40 mm | ||
| 2 | AH230770 | Узел попер. рулевой тяги | 2 | |||
| 3 | AH155001 | Шаровое соединение | 2 | |||
| 4 | AH155002 | Скоба | 2 | |||
| 5 | AH230771 | Узел попер. рулевой тяги | 2 | |||
| 6 | H107266 | Скоба | 8 | |||
| 7 | H232762 | Труба | 2 | |||
| 8 | 14M7517 | Стопорная гайка | 4 | M10 | ||
| 9 | 19M7875 | Винт с головкой | 4 | M10 X 70 | ||
| 10 | 14H902 | Гайка | 2 | 3/4" | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 19M7719 | Винт с головкой | 1 | M16 X 70 | ||
| 12 | 14M7328 | Стопорная гайка | 1 | M16 |

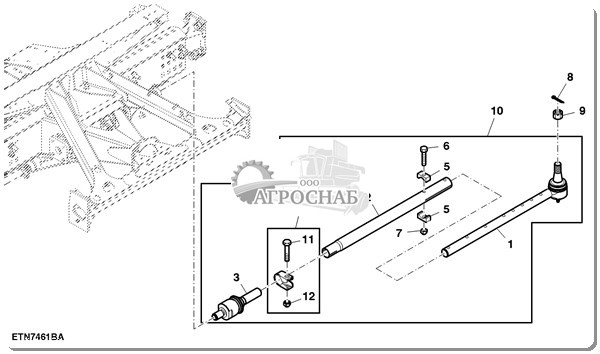

Узел рулевой тяги 3,5 м 4WD
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AH230775 | Узел попер. рулевой тяги | 2 | |||
| 2 | H232762 | Труба | 2 | |||
| 3 | AH155001 | Шаровое соединение | 2 | |||
| 4 | AH155002 | Скоба | 2 | |||
| 5 | H107266 | Скоба | 8 | |||
| 6 | 19M7875 | Винт с головкой | 4 | M10 X 70 | ||
| 7 | 14M7517 | Стопорная гайка | 4 | M10 | ||
| 8 | 11M7087 | Шплинт | 2 | 4 X 40 mm | ||
| 9 | 14H1097 | Гайка | 2 | 7/8" | ||
| 10 | AH230776 | Узел попер. рулевой тяги | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 19M7719 | Винт с головкой | 1 | M16 X 70 | ||
| 12 | 14M7328 | Стопорная гайка | 1 | M16 |

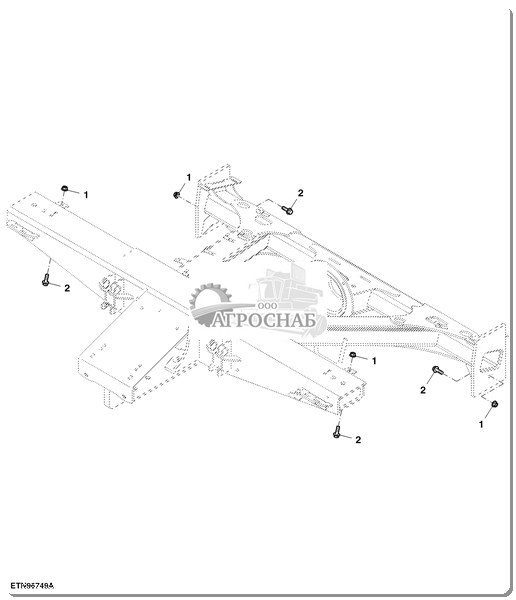

Крепежные детали главной рамы
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 4 | M10 | ||
| 2 | 19M7804 | Винт | 4 | M10 X 40 |

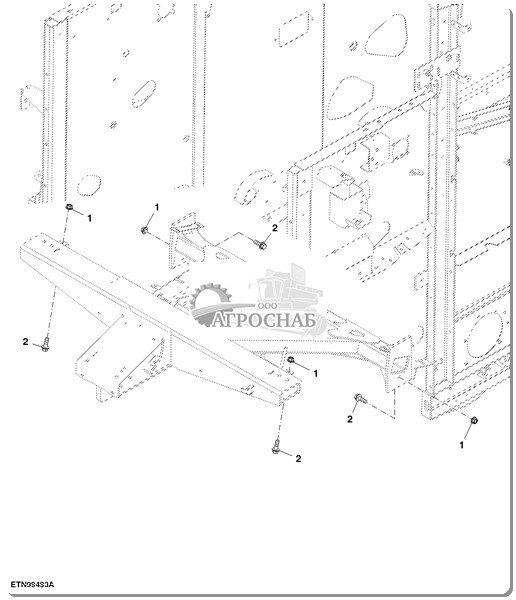

A Frame Hardware (For Europe)(Аппаратный Рамка Для Европы)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7296 | Фланцевая гайка | 4 | M10 | ||
| 2 | 19M7804 | Винт | 4 | M10 X 40 |
Задний мост, для сверхтяжелых условий эксплуатации без неведущего заднего дополнительного моста
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE23151 | Задний мост | 1 | SUB FOR AXE11184 | ||
| 2 | H214374 | Угловое соединение | 2 | |||
| 3 | HXE35644 | Торцевая пластина | 1 |
Задний мост со стандартной регулировкой, для нормальных условий эксплуатации
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AXE23152 | Задний мост | 1 | SUB FOR AXE11657 |

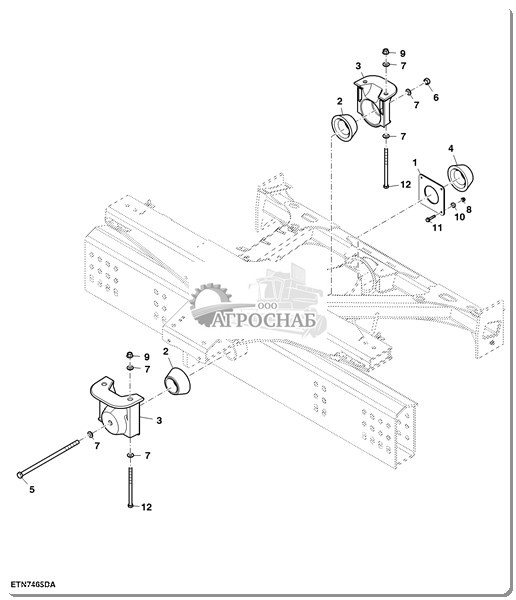

Задний мост — крепежные детали рамы, стандартные, модели с посадкой на две точки
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | H169287 | Пластина | 1 | |||
| 2 | HXE11049 | Втулка | 2 | |||
| 3 | HXE16630 | Задний мост | 2 | |||
| 4 | Z46513 | Втулка | 1 | |||
| 5 | HXE37861 | Винт с головкой | 1 | |||
| 6 | A31869 | Стопорная гайка | 1 | |||
| 7 | 24M7241 | Шайба | 10 | 17 X 34 X 4 mm | ||
| 8 | H137328 | Стопорная гайка | 4 | |||
| 9 | 14M7589 | Стопорная гайка | 4 | M16 | ||
| 10 | M90451 | Шайба | 4 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 19M8317 | Винт | 4 | M8 X 40 | ||
| 12 | 19M9024 | Винт с головкой | 4 | M16 X 250 |
